Главная » 2011 Февраль 07 » Как разобрать вспышку Nissin di 62221:06 Как разобрать вспышку Nissin di 622 |

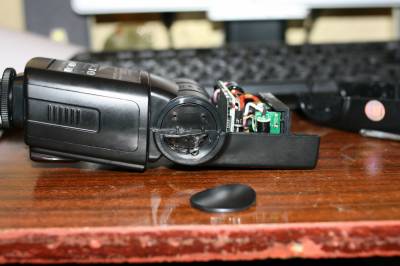

| Итак представляю вашему вниманию инструкцию в картинках по разбору вспышки Nissin di 622. Сначала нужно извлечь аккумуляторные батареи, помните о безопасности, заряженные конденсаторы вспышки могут причинить серьезный вред здоровью. Для начала повернем голову вспышки набок  , и открутим по одному верхнему( или нижнему) винту с каждой стороны  ,  . Откручиваем 4 винта на горячем башмаке вынимаем аккумуляторную крышку и снимаем часть корпуса  . Теперь, для того чтобы снять часть корпуса, на которой расположены кнопки управления и светодиоды индикации, нам нужно открутить плату, которая держится на трех винтах, открутим два снизу  и один сверху  . Вот так выглядит передняя плата:  если открутить винты на ней, то можно получить доступ к трансформатору:   . Плата с светодиодами и кнопками управления выглядит так:  . Если нужно разобрать голову вспышке, то сначала нужно сковырнуть два резиновых кругляша по бокам вспышки, (они приклеены на клейкую ленту)  и открутить по два винта с каждой стороны вспышки   Не забудьте открутить два длинных винтика на самой головке вспышки.   Здесь видны зуммирующее устройство головки и немного лампа вспышки  UPD 29/01/2012 |
|
|
